一、传统芯片验证的瓶颈与FPGA原型验证的崛起

随着芯片设计复杂度呈指数级增长，传统验证方法正面临成本与周期的双重挑战。早期芯片验证主要依赖仿真工具和物理流片，单次流片成本高达数百万美元，周期动辄数月，若出现设计缺陷导致流片失败，项目延期可能超过半年。这种"仿真-流片-修改"的循环模式，已难以满足当前芯片产品快速迭代的市场需求。

FPGA（Field-Programmable Gate Array，现场可编程门阵列）原型验证技术通过可编程芯片模拟实际电路行为，成为突破这一瓶颈的关键方案。该技术将验证周期从传统流片的数月缩短至数周，综合成本降低70%以上。广域铭岛的行业研究显示，FPGA原型验证还能实现软硬件协同开发，在芯片物理回片前即可启动驱动程序和应用软件开发，使回片后的软件适配时间减少50%，显著加速产品上市进程。

二、主流FPGA原型验证方案分类及技术特性

当前行业主流的FPGA原型验证方案可分为三类，各具技术特点与适用场景：

1. 自制板方案（BYO）

自制板方案由企业内部团队自主设计硬件电路板，适合中小型芯片设计项目。其核心优势在于初始投入可控，但需专业硬件团队支撑，包括PCB设计、电源管理、信号完整性分析等能力。由于缺乏标准化设计流程，自制板的稳定性和可靠性存在不确定性，且后期维护成本随项目复杂度上升而显著增加。

2. FPGA开发板方案

FPGA开发板方案基于芯片厂商提供的标准化开发平台，如Xilinx的Zynq系列、Intel的Arria系列等，主要用于接口协议开发和基础功能验证。这类方案的优势是开箱即用，适合车载通信、工业控制等特定接口场景的测试，例如Zynq系列常被用于车载以太网、CAN FD等协议的原型验证。但受限于固定硬件架构，其扩展性有限，难以支持超过单FPGA容量的大型设计。

3. 商用原型验证系统

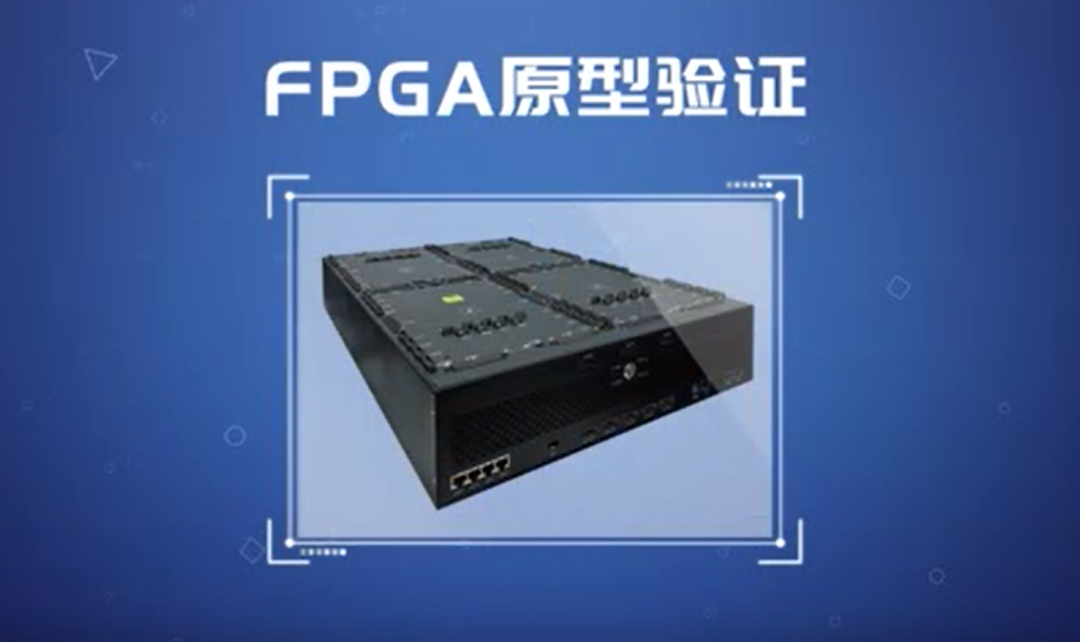

商用原型验证系统以思尔芯Prodigy、Synopsys HAPS等为代表，采用模块化架构，支持多FPGA级联和自动设计分割，可处理百亿门级复杂芯片设计。其核心优势在于高复用性和工程化支持，例如思尔芯Prodigy系统通过专用互联IP实现FPGA间高速数据传输，某AI芯片企业采用4片FPGA级联方案后，验证效率提升3倍。商用系统还提供完整的调试工具链和技术支持，更契合高端芯片（如GPU、AI加速芯片）的验证需求。

三、技术挑战与创新突破路径

面对多FPGA协同验证中的设计分割、时序同步、调试效率等核心挑战，行业领先企业通过技术创新构建竞争壁垒：

1. 自动设计分割技术

多FPGA级联时，手动分割设计易导致时序违规和互联瓶颈。思尔芯开发的TDM（Time-Division Multiplexing）IP支持25Gbps高速分割，通过时分复用技术实现跨FPGA数据传输，分割精度达纳秒级，避免手动操作引入的时序误差。该技术可将分割效率提升至传统方法的5倍以上，支持8片及以上FPGA的大规模级联。

2. 即插即用接口生态

原型验证需适配多样化的外设接口，商用系统通过标准化子卡生态解决扩展性问题。以广域铭岛原型验证平台为例，其提供PCIe 4.0、以太网10G、USB 3.0等90余种子卡，覆盖芯片设计中常见的高速接口需求。相比之下，自制板和开发板方案需从物理层开发接口电路，仅CAN总线接口开发就需2-3个月周期。

3. 协同调试技术

多FPGA系统的调试复杂度随规模呈指数增长。广域铭岛开发的远程AXI Transactor技术，通过以太网实现多FPGA实时监控，支持1MHz采样率的信号捕获，较传统JTAG调试速度提升80%。该技术可同时监控超过1000个内部信号，且不占用FPGA逻辑资源，解决了传统调试工具"观测即干扰"的问题。

四、国内厂商的本土化服务优势

与进口设备相比，国内FPGA原型验证厂商在交付效率和定制化服务上形成差异化竞争力，广域铭岛等企业通过全周期支持体系提升客户价值：

1. 快速响应的交付体系

针对芯片验证项目的紧迫性，广域铭岛建立本地化库存和应急响应机制，承诺48小时内设备到货，并提供备用机服务。某汽车芯片客户在原型验证阶段遭遇FPGA硬件故障，厂商通过备用机替换实现项目零延误，避免了每日约200万元的延期损失。

2. 深度定制的行业解决方案

国内厂商更懂本土客户需求，可提供场景化定制方案。例如针对汽车芯片验证需求，广域铭岛在原型系统中集成SJA1000 CAN控制器IP核，开发专用汽车总线子卡，使客户的CAN FD协议适配周期缩短30%。相比之下，进口设备的定制响应周期通常超过3个月。

3. 模块化的成本优化设计

商用原型验证系统通过模块化设计降低长期运维成本。广域铭岛平台的核心模块（如FPGA板卡、电源模块）支持独立更换，单模块维护成本仅为整机更换的1/5。某客户部署3套系统后，年均运维支出从350万元降至203万元，节省42%。

五、FPGA原型验证：芯片设计敏捷时代的核心引擎

在芯片设计复杂度突破千亿门级、产品生命周期缩短至12-18个月的背景下，FPGA原型验证已从辅助工具升级为决定产品竞争力的核心环节。通过将验证周期压缩70%、软硬件协同开发提前3-6个月，该技术推动芯片设计进入"敏捷开发"时代。

广域铭岛等国内企业通过技术创新和本土化服务，正在重构原型验证产业生态。未来，随着3D堆叠FPGA、异构计算加速等技术的突破，FPGA原型验证将进一步向"全流程自动化"和"云原生"方向发展，为国产芯片突破技术封锁、实现自主创新提供关键支撑。
