初级 | FPGA工程师基础启航(含板卡+证书)
——成电国芯6年芯片人才培养经验沉淀 | 在线灵活学习 | 助力大赛/就业双突破

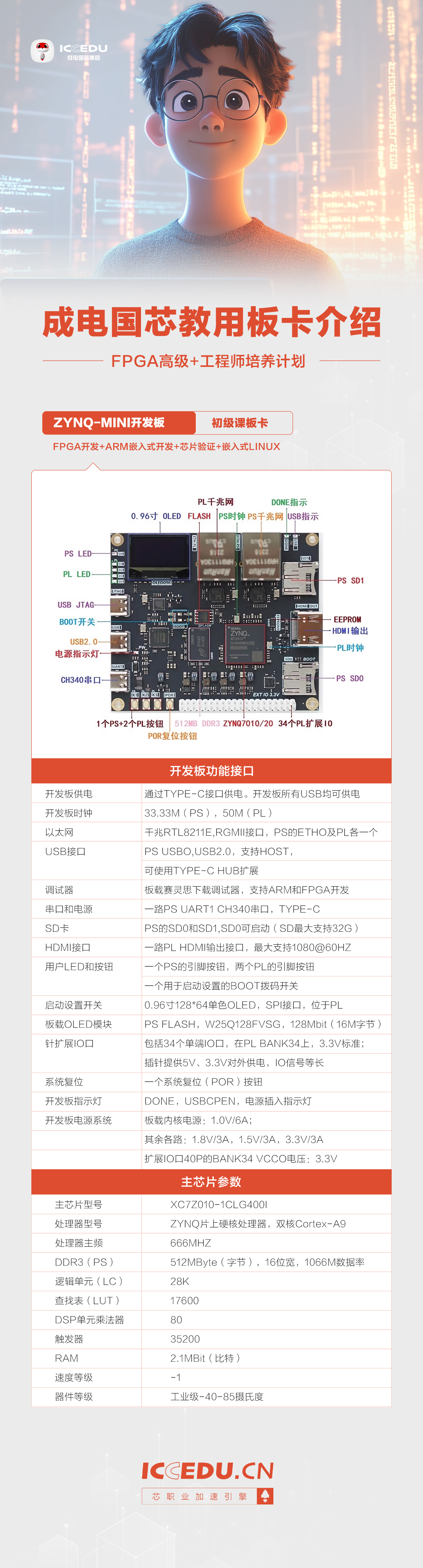

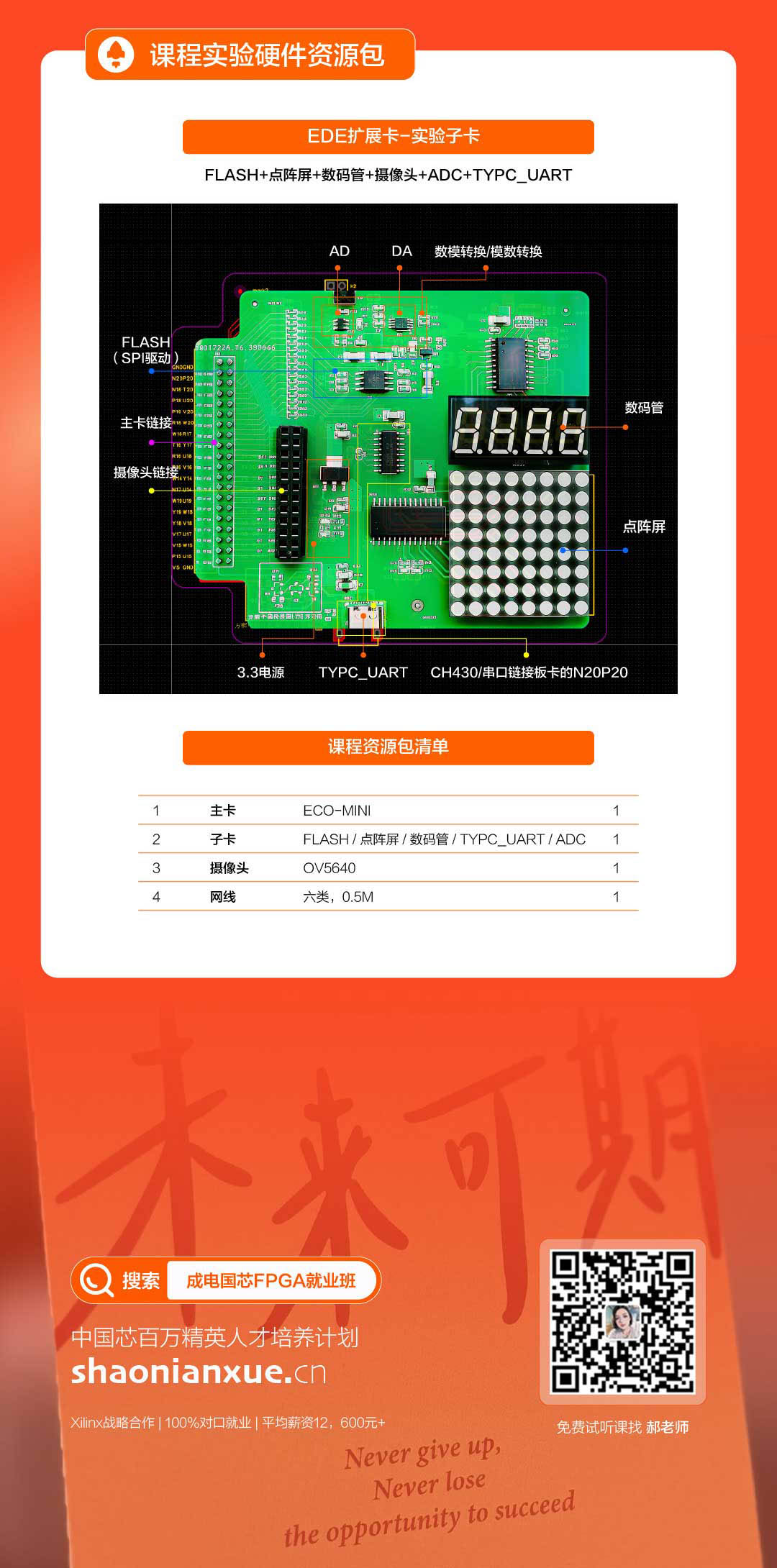

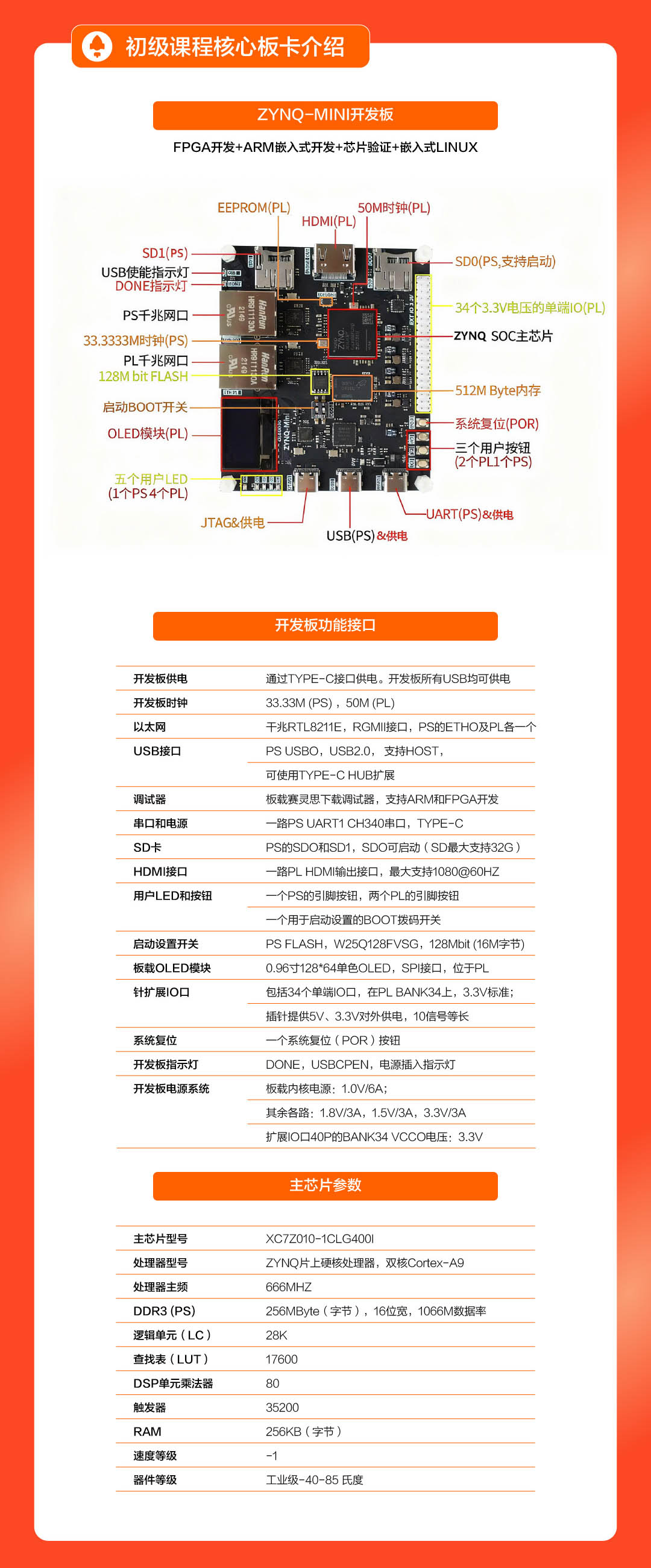

成电国芯的 FPGA 工程师基础启航(含证书)课程,可谓是精心打造的精品课程。它凝聚了成电国芯 6 年来在芯片人才培养方面的丰富经验,专为新人提供 FPGA 入门的精选内容。 这一课程对于入门初学来说,是一个绝佳的提升机会。通过线上学习的方式,大家能够便捷地提升自己的 FPGA 技能。而且,课程还配套了 Xilinx FPGA 板卡和电子教材等,从多个维度助力同学们更好地学习。 这样的课程设计,充分体现了成电国芯对人才培养的用心和专业,相信它将为众多学子和职场人士开启 FPGA 技能提升的新征程。
为什么选择这门课?
“当你的同学还在用51单片机做毕设,你已手握华为级项目经验!”
- 应届生困境:课本知识与工业需求脱节,简历投递石沉大海。
- 转行焦虑:想入行FPGA却不知从何学起,学习资源良莠不齐。
- 竞赛无力:缺乏企业级项目指导,省奖都难拿,保研成奢望。
这门课,专为打破困局而生!
课程核心优势
1. 双轨驱动:大赛与就业的黄金跳板
- 竞赛赋能:提供集创赛/蓝桥杯企业命题库(如“通信基带处理简化版”),附导师1v1方案指导。
- 就业直通:学完可获FPGA初级工程师证书(xilinx厂商认证)+成电国芯FPGA技能认证,简历直接标注“优先面试”。
2. 四重灵活,学习无阻力
灵活维度 | 传统线下课 | 本课程 |
---|---|---|
时间 | 固定晚6-9点,冲突率高 | 录播+直播回放,碎片化学习(地铁/午休皆可) |
地点 | 仅限本地学员 | 全球可学(学习资源标准化) |
进度 | 统一节奏,跟不上就掉队 | 自主控制学习速度,难点章节可反复观看 |
成本 | 自学1年+自购开发板 | ¥2999配套板卡+学习周期2-3个月(学习效率500%) |
课程大纲(70+课时)
阶段 | 课时 | 内容亮点 | 成果 |
---|---|---|---|
FPGA筑基篇 | 15课时 | Vivado入门、Verilog核心语法、Testbench编写 | 独立完成UART通信模块 |
数字电路设计篇 | 20课时 | 状态机、FIFO设计、时序约束方法论 | 工业级交通灯控制器(带异常恢复功能) |
项目实战篇 | 25课时 | 千兆以太网系统搭建、图像处理加速实战 | 可商用代码+项目答辩PPT |
就业冲刺篇 | 10课时 | 简历精修、笔试真题解析、模拟面试特训 | 收割2-3个10K+优质offer |
学员逆袭案例
- 张同学(双非大三):用课程项目冲击集创赛,获省一等奖,保研电子科大。
- 李女士(机械转行):4个月学习,入职中电科某所,主导FPGA图像处理模块开发,年薪18W。
- 王学长(应届硕士):凭借课程认证跳过笔试,直通华为终面。

第一节 FPGA概念与基础篇
[收起]01 | 入门必知:FPGA简介 02 | 入门基础:FPGA架构基础 03 | 软件安装:FPGA开发工具和环境
第二节 Verilog HDL语法篇
[收起]01 | 语法讲解:Verilog/VHDL简介 02 | 项目设计:基本逻辑电路设计(1) 03 | 项目设计:基本逻辑电路设计(2) 04 | 项目设计:基本逻辑电路设计(3) 05 | 项目设计:基本逻辑电路设计(4) 06 | 项目设计:按键消抖 07 | 项目设计:状态机设计(1) 08 | 项目设计:状态机设计(2) 09 | 项目设计:状态机设计(3) 10 | 项目设计:数码管(1) 11 | 项目设计:数码管(2) 12 | 项目设计:数码管(3) 13 | 项目设计:数码管(4) 14 | 项目设计:数码管(5)
第三节 基础逻辑电路设计篇
[收起]01 | 项目设计:Uart通信协议——通信基础知识 02 | 项目设计:Uart通信协议——接收端设计 03 | 项目设计:Uart通信协议——发送端设计 04 | 项目设计:Uart通信协议——回环测试 05 | 项目设计:Uart通信协议——奇偶校验 06 | 原理讲解:SPI通信原理 07 | 项目设计:SPI接口代码编写 08 | 项目仿真:SPI接口代码仿真 09 | 项目测试:SPI接口时序讲解 10 | 基础讲解:flash 11 | 项目测试:读写测试 12 | 项目设计:oled屏控制(一) 13 | 项目设计:oled屏控制(二) 14 | 原理讲解:IIC通信协议(1)——IIC通信原理(1) 15 | 项目设计:IIC通信协议——IIC 读写EEPROM(1) 16 | 项目设计:IIC通信协议——IIC 读写EEPROM(2) 17 | 项目设计:IIC通信协议——IIC 读写EEPROM(3) 18 | 项目设计:IIC通信协议——IIC 读写EEPROM(4) 19 | 基础知识:存储器(1)——BRAM 基础知识 20 | 实验项目:存储器(2)——BRAM 读写实验 21 | 项目实验:存储器(3)——同步FIFO 读写实验 22 | 项目实验:存储器(4)——异步FIFO 读写实验 23 | 原理讲解:VGA——VGA显示原理 24 | 原理讲解:VGA——VGA时序设计 25 | 原理讲解:HDMI——TMDS原理 26 | 原理讲解:HDMI——VTC设计 27 | 原理设计:HDMI——TMDS 原理及设计 28 | 项目实验:HDMI——HDMI显示实验 29 | 项目实验:HDMI——HDMI显示实验(一) 30 | 基础知识:DDR3——DDR3基础知识 31 | 例程讲解:DDR3——DDR3读写例程讲解 32 | 项目实验:DDR3——DDR3读写控制器设计 33 | 项目实验:DDR3——DDR3读写控制器设计(二) 34 | 项目实验:DDR3——DDR3 图像存储实验 35 | 项目设计:DDR3 图像存储测试
第四节 千兆以太网基础篇
[收起]01 | 基础知识:千兆以太网——以太网通信基础知识 02 | 原理讲解:千兆以太网—— RGMII原理 03 | 项目设计:千兆以太网—— RGMII接口设计 04 | 项目设计:千兆以太网—— arp接收端设计 05 | 项目设计:千兆以太网—— arp发送端设计 06 | 项目测试:千兆以太网—— arp测试 07 | 项目设计:千兆以太网—— udp接收端设计 08 | 项目设计:千兆以太网—— udp发送端设计 09 | 功能测试:千兆以太网—— udp测试 10 | 项目验证:千兆以太网—— 板级验证
第五节 实战项目大演练
[收起]01 | 项目实战:基于SPI接口的AD采集卡(1) 02 | 项目实战:基于SPI接口的AD采集卡(2) 03 | 项目实战:基于SPI接口的AD采集卡(3) 04 | 项目实战:基于SPI接口的AD采集卡(4) 05 | 项目实战:基于SPI接口的AD采集卡(5) 06 | 项目实战:基于SPI接口的AD采集卡(6) 07 | 项目实战:基于SPI接口的AD采集卡(7) 08 | 项目实战:基于SPI接口的AD采集卡(8)
