Xilinx工具链完全指南：Vivado与ISE对比、FPGA设计流程与优化技巧

Xilinx工具链深度解析

Xilinx工具链是FPGA/CPLD设计的核心支撑，涵盖从设计输入到硬件部署的全流程工具。以下从工具分类、核心功能、典型工作流及选型建议展开详细分析。

一、Xilinx工具链全景图

Xilinx工具链可分为四大模块：

1. 设计输入与综合：Vivado/ISE（HDL设计）、CORE Generator（IP核生成）。
2. 仿真验证：Vivado Simulator、ModelSim/QuestaSim（第三方集成）。
3. 实现与优化：Vivado/ISE（布局布线、时序分析）、ChipScope（片上调试）。
4. 配置与部署：Hardware Manager（硬件编程）、SDK/Vitis（嵌入式开发）。

二、核心工具详解

1. Vivado Design Suite

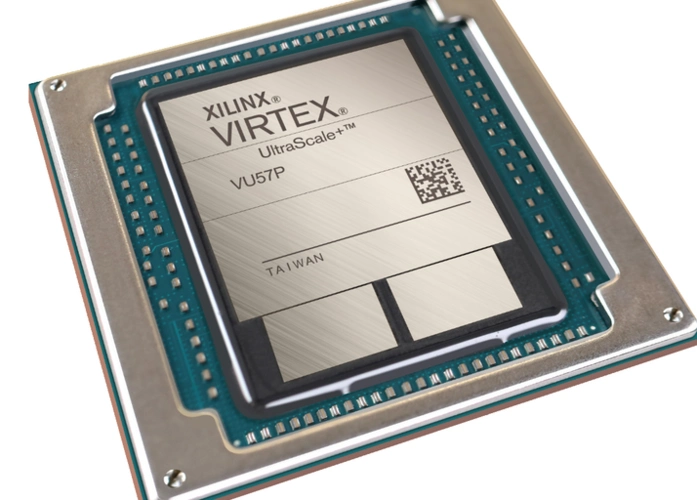

• 定位：Xilinx旗舰工具链，支持7系列及更新器件（如UltraScale、Versal）。
• 核心功能：
  • 设计输入：支持VHDL/Verilog/SystemVerilog，集成IP Integrator（IPI）可视化设计。
  • 高层次综合（HLS）：将C/C++代码转换为RTL，加速算法硬件化。
  • 实现流程：逻辑综合、布局布线、时序优化（通过“Implementation”阶段）。
  • 调试工具：集成ILA（逻辑分析仪）、VIO（虚拟IO）、波形查看器。
• 优势：
  • 支持并行工程（Non-Project Mode）和脚本化流程（Tcl）。
  • 提供时序收敛工具（如Phys Opt、Route Design）。
• 典型场景：复杂FPGA设计、高性能计算、SoC开发（如Zynq）。

2. ISE Design Suite

• 定位：经典工具链，支持旧型号器件（如Spartan-6、Virtex-5）。
• 核心功能：
  • 基础设计流程：原理图/HDL输入、XST综合、MAP/PAR实现。
  • 嵌入式开发：EDK（Embedded Development Kit）支持MicroBlaze软核。
• 劣势：
  • 界面老旧，缺乏Vivado的自动化优化功能。
  • 不支持新型器件（如UltraScale+）。
• 适用场景：维护旧项目、低成本FPGA开发（如Spartan-3）。

3. 辅助工具

• CORE Generator：
  • 功能：生成预验证IP核（如FIFO、DDR控制器、FFT）。
  • 输出格式：网表（EDIF）或HDL封装模块。
• ChipScope Pro：
  • 用途：实时抓取FPGA内部信号，替代外部逻辑分析仪。
  • 集成方式：通过ICON（集成控制器）核与ILA核插入设计。
• Vitis/Vitis HLS：
  • 定位：面向AI/ML和高性能计算的统一开发平台，支持软硬件协同。

三、工具链对比：Vivado vs ISE

四、典型设计流程（以Vivado为例）

1. 项目创建：选择目标器件（如XC7K325T），设置设计语言（Verilog/VHDL）。
2. 设计输入：
   • HDL编码或使用IP Integrator拖拽IP核（如AXI接口、Block RAM）。
   • 调用CORE Generator生成定制IP。
3. 综合与优化：
   • 运行综合（Synthesis），解决语法/逻辑错误。
   • 添加时序约束（XDC文件），定义时钟频率和I/O延迟。
4. 实现与布局布线：
   • 执行“Implementation”，优化布局布线策略（如Power/Performance平衡）。
   • 通过“Report Timing Summary”检查时序违例。
5. 生成比特流：
   • 运行“Generate Bitstream”，生成.bit文件用于FPGA配置。
6. 调试与验证：
   • 使用ILA插入探针，通过硬件管理器实时抓取信号。
   • 导出时序报告和资源利用率分析。

五、选型建议与最佳实践

1. 工具选择原则：
   • 新型项目：优先使用Vivado（支持最新器件和HLS）。
   • 旧项目维护：沿用ISE（避免迁移风险）。
2. 效率优化技巧：
   • 增量编译：仅重新编译修改部分，缩短迭代时间。
   • Tcl脚本化：自动化重复操作（如生成约束、批处理编译）。
3. 资源管理：
   • 使用“Block Design”模块化设计，降低复杂度。
   • 通过“Floorplanning”手动调整关键路径布局。

六、学习资源与社区支持

1. 官方文档：
   • Xilinx Documentation Portal：Vivado用户指南、IP核手册。
2. 培训课程：
   • Xilinx官方培训（如“Vivado设计套件基础课程”）。
3. 社区与论坛：
   • Xilinx中文社区、Stack Overflow（标签：Vivado、FPGA）。

总结

Xilinx工具链以Vivado为核心，覆盖从设计到部署的全生命周期。工程师需根据项目需求（器件型号、复杂度、性能目标）灵活选择工具，并掌握脚本化、模块化设计方法以提升效率。对于新用户，建议从Vivado入门，逐步探索HLS和IP集成能力；传统项目维护则可继续使用ISE保证兼容性。
