硬件思维训练详解:从软件工程师到硬件设计师的思维跃迁

FPGA小白FPGA小白
技术分享
9个月前
0
0
154
硬件思维训练详解:从软件工程师到硬件设计师的思维跃迁 - 第1张

一、硬件思维的核心特征

硬件思维与软件思维的核心差异在于 并行性、时序性 和 资源约束意识。以下是关键训练方向:

复制

对比维度软件思维硬件思维
执行方式顺序执行(CPU指令流)并行执行(逻辑门/触发器同步)
时间感知无严格时序要求纳秒级时序约束(建立/保持时间)
资源管理内存和CPU算力动态分配固定逻辑单元(LUT/BRAM/DSP)
调试手段断点调试、日志打印波形分析、时序报告、ILA抓取

二、硬件思维的四大训练方向与实战案例

1. 并行性思维:从“逐行执行”到“电路展开”
  • 核心概念:硬件中的所有逻辑块(如always块、assign语句)在物理上是同时工作的。
  • 常见误区:
  • 训练方法:
// 并行计算3x3卷积核的9个乘积
always @(posedge clk) begin
    product[0] <= pixel[0] * kernel[0];
    product[1] <= pixel[1] * kernel[1];
    // ... 其他7个乘积并行计算
end
// 在一个时钟周期内完成累加
assign conv_result = product[0] + product[1] + ... + product[8];

关键点:利用FPGA的并行乘法器和加法树,将计算耗时从O(n²)降低到O(1)。

  • 案例2:多通道数据采集
// 顺序采样导致数据丢失
always @(posedge clk) begin
    if (channel == 0) data[0] <= adc_input;
    else if (channel == 1) data[1] <= adc_input;
    // ...
end
  • 正确写法:
// 为每个通道独立设计采样电路
genvar i;
generate
    for (i=0; i<8; i=i+1) begin : ADC_CHANNEL
        always @(posedge clk) begin
            if (channel == i) data[i] <= adc_input;
        end
    end
endgenerate
2. 时序思维:理解“时钟域”与“信号传播”
  • 核心概念:硬件电路的状态变化由时钟边沿驱动,信号传播需要满足建立时间(Setup Time)和保持时间(Hold Time)。
  • 常见误区:
  • 训练方法:
assign data_b = data_a; // 直接连接,亚稳态风险!
  • 正确做法:
// 两级触发器同步
reg [1:0] sync_ff;
always @(posedge clk_50m) begin
    sync_ff <= {sync_ff[0], data_a};
end
assign data_b = sync_ff[1];
  • 关键点:降低亚稳态概率,确保信号在目标时钟域稳定。
  • 案例2:关键路径拆分(Pipeline设计)
always @(*) begin
    // 组合逻辑过长(假设延迟5ns)
    result = (a + b) * c - d / e;
end
  • 时序问题:若时钟周期为5ns,该路径无法满足时序要求。
  • 优化代码(插入流水线寄存器):
// 第1级流水:计算 (a + b) 和 d / e
always @(posedge clk) begin
    sum_ab <= a + b;
    div_de <= d / e;
end
// 第2级流水:计算最终结果
always @(posedge clk) begin
    result <= sum_ab * c - div_de;
end
  • 关键点:将关键路径拆分为两级,每级延迟降至2.5ns,时钟频率可提升至400MHz。
3. 资源优化思维:从“功能实现”到“面积-性能-功耗平衡”
  • 核心概念:FPGA资源(LUT、FF、BRAM、DSP)有限,需在功能、速度和功耗间权衡。
  • 常见误区:
  • 训练方法:

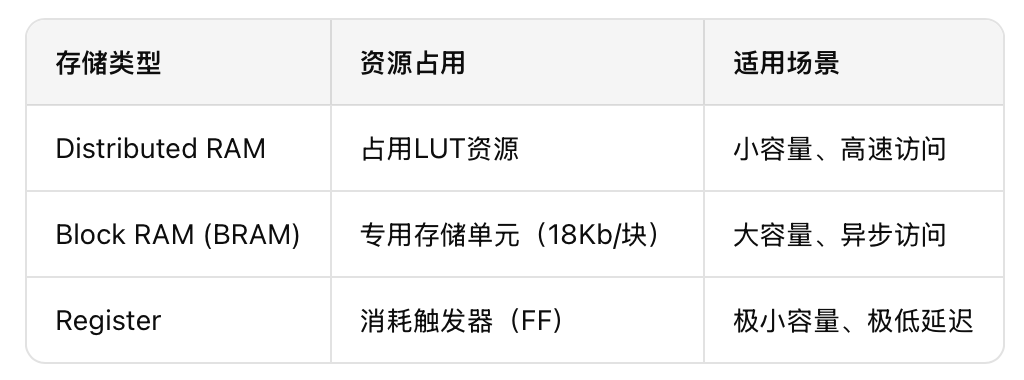

硬件思维训练详解:从软件工程师到硬件设计师的思维跃迁 - 第2张
  • 决策树:
  • 案例2:乘法器复用设计
// 每两个时钟周期完成4次乘法
reg [1:0] mux_sel;
always @(posedge clk) begin
    mux_sel <= mux_sel + 1;
    case(mux_sel)
        0: dsp_in_a <= a0; dsp_in_b <= b0;
        1: dsp_in_a <= a1; dsp_in_b <= b1;
        // ...
    endcase
    // 结果存入缓冲寄存器
    result_buf[mux_sel] <= dsp_result;
end
  • 关键点:通过多路复用,以时间换资源,满足约束条件。
4. 状态机设计思维:从“条件分支”到“硬件化流程控制”
  • 核心概念:状态机是硬件控制逻辑的核心,需明确状态转移条件和输出行为。
  • 常见误区:
  • 训练方法:
// 状态定义(独热码)
localparam S_IDLE = 3'b001,
           S_COIN = 3'b010,
           S_DISPENSE = 3'b100;

// 状态转移逻辑(组合)
always @(*) begin
    case (current_state)
        S_IDLE:
            if (coin_inserted) next_state = S_COIN;
            else next_state = S_IDLE;
        S_COIN:
            if (total_coins >= PRICE) next_state = S_DISPENSE;
            else next_state = S_COIN;
        S_DISPENSE:
            next_state = S_IDLE;
        default: next_state = S_IDLE;
    endcase
end

// 输出逻辑(时序)
always @(posedge clk) begin
    if (current_state == S_DISPENSE)
        dispense <= 1'b1;
    else
        dispense <= 1'b0;
end
  • 关键点:输出用时序逻辑寄存,消除毛刺。
  • 案例2:SPI主控制器设计
localparam S_IDLE  = 0,
           S_START = 1,
           S_SHIFT = 2,
           S_STOP  = 3;
  • 时序行为:
IDLE → START(拉低CS) → SHIFT(8次时钟边沿发送数据) → STOP(释放CS)
  • 代码片段:
always @(posedge clk) begin
    case (state)
        S_IDLE:
            if (start) begin
                cs_n <= 1'b0;
                shift_reg <= tx_data;
                state <= S_START;
            end
        S_START:
            sclk <= 1'b0;
            state <= S_SHIFT;
        S_SHIFT:
            if (bit_cnt == 7) begin
                state <= S_STOP;
            end else begin
                sclk <= ~sclk;
                if (sclk) bit_cnt <= bit_cnt + 1;
            end
        S_STOP:
            cs_n <= 1'b1;
            state <= S_IDLE;
    endcase
end

三、硬件思维训练工具与资源

  1. 仿真工具:
  2. 时序分析工具:
  3. 实战项目推荐:
  4. 开源资源:

四、总结:硬件思维的“肌肉记忆”训练

硬件思维并非一朝一夕可成,需通过 “设计-仿真-调试-优化” 的循环反复打磨:

  1. 从小模块开始:先实现一个稳定的SPI控制器,再逐步构建复杂系统。
  2. 量化评估:每次优化后记录资源占用(LUT/FF)和时序报告(WNS)。
  3. 参与开源项目:通过阅读高质量代码(如LiteX源码)学习架构设计技巧。

最终目标:在面对任何硬件设计问题时,能自然反应出以下思考链:
功能需求 → 并行拆分 → 时序规划 → 资源分配 → 可靠性验证。
