在半导体工艺逼近物理极限的背景下，Chiplet（芯粒）架构正从高性能计算向FPGA领域加速渗透。2026年，以UCIe（Universal Chiplet Interconnect Express）为代表的互连标准统一进程明显提速，多家芯片设计厂商与EDA工具商公开讨论将Chiplet技术用于FPGA的异构集成，以突破单芯片工艺瓶颈。作为面向FPGA、芯片、嵌入式与AI学习者的资讯平台，我们基于公开的行业讨论与智能梳理线索，对Chiplet+FPGA融合的趋势、技术难点及对从业者的影响进行深度拆解。需要提醒读者：以下内容为智能梳理与综述性质，部分细节尚未经官方一手材料完全证实，建议交叉验证。
核心要点速览
- Chiplet架构通过将大芯片拆分为多个小芯粒（die），可突破单芯片光罩极限，降低高端FPGA制造成本。
- UCIe标准在2026年获得更多厂商支持，成为die-to-die互连的主流规范，推动跨厂商Chiplet兼容。
- FPGA异构集成的主要场景：将FPGA逻辑阵列与专用加速器（如AI引擎、SerDes、DSP）通过Chiplet方式组合。
- EDA工具商（如Cadence、Synopsys、国产厂商）正在开发支持Chiplet设计的全流程工具，包括物理验证、热仿真、信号完整性分析。
- FPGA原型验证平台被用于Chiplet系统级芯片（SoC）的早期设计验证，缩短开发周期。
- 封装良率与散热管理是当前主要工程挑战，尤其是多die堆叠时的热耦合与机械应力问题。
- 对FPGA学习者而言，掌握Chiplet互连协议（UCIe、BoW、OpenHBI）和异构集成设计方法将成为差异化竞争力。
- 国产FPGA厂商（如复旦微电、安路科技、紫光同创）也在关注Chiplet路线，但生态成熟度仍落后于AMD/Xilinx和Altera/Intel。
- 行业会议（ISSCC、DAC、Hot Chips）是获取最新Chiplet+FPGA技术论文的关键渠道。
- 建议从业者关注UCIe联盟官网规范更新，以及AMD、Intel在FPGA领域的Chiplet产品路线图。
Chiplet互连标准统一：UCIe的演进与行业影响
UCIe标准自2022年由Intel、AMD、ARM、台积电等发起以来，已迭代至1.1版本。2026年的关键进展是：更多中小型芯片设计公司开始采用UCIe作为Chiplet互连的默认选择，而不再依赖各家私有协议。对于FPGA领域，这意味着：
- 跨厂商兼容性提升：理论上，AMD的FPGA芯粒可以与第三方AI加速芯粒通过UCIe互连，形成定制化异构系统。
- EDA工具链成熟：Cadence和Synopsys已推出支持UCIe的物理层IP和验证工具，国产EDA厂商（如华大九天、芯华章）也在跟进。
- 原型验证加速：FPGA平台被用于Chiplet SoC的早期功能验证，例如将UCIe接口逻辑映射到FPGA上，模拟多die通信。
然而，标准统一并非一蹴而就。不同厂商对UCIe的物理层实现（如凸点间距、封装类型）仍有差异，且标准本身未完全覆盖热管理、测试与可靠性等工程细节。此外，UCIe的带宽密度（每毫米可达数百Gbps）对FPGA的布线资源提出了更高要求。
FPGA异构集成的技术路径与典型场景
Chiplet在FPGA中的异构集成主要有三种路径：
- 同构Chiplet：将多个相同或相似的FPGA逻辑芯粒通过互连组成更大规模的FPGA阵列，突破单芯片容量限制。典型代表是Xilinx（AMD）的堆叠硅互连（SSI）技术。
- 异构Chiplet：将FPGA逻辑芯粒与专用加速器（如AI引擎、网络处理器、高速ADC）通过Chiplet方式集成。例如，将AI引擎作为独立芯粒通过UCIe与FPGA逻辑阵列连接，用于边缘推理或数据中心加速。
- 混合集成：结合2.5D/3D封装，将FPGA、HBM内存、SerDes等芯粒集成在同一中介层上，实现高带宽低延迟通信。
典型应用场景包括：
- 5G/6G基站：FPGA负责基带处理，AI芯粒用于波束赋形优化。
- 数据中心加速：FPGA作为可编程网络处理器，与AI推理芯粒协同工作。
- 汽车电子：FPGA用于传感器融合，与专用ADAS芯粒通过Chiplet互连。
- 原型验证：将Chiplet SoC的各个模块映射到多块FPGA上，模拟系统行为。
EDA工具链的挑战与国产化进展
Chiplet设计对EDA工具提出了全新要求：
- 物理验证：需要同时考虑die内和die间的时序、信号完整性、电源完整性。
- 热仿真：多die堆叠导致热密度剧增，需要3D热分析工具。
- 测试与修复：Chiplet的已知良品die（KGD）测试、互连测试、冗余修复等。
- 系统级协同设计：需要支持从架构探索到物理实现的完整流程。
目前，国际EDA三巨头（Cadence、Synopsys、Siemens EDA）均已推出Chiplet设计套件，但价格昂贵且对国产FPGA厂商的适配有限。国产EDA厂商正在加速追赶：
- 华大九天：推出支持UCIe的物理验证工具。
- 芯华章：开发基于FPGA的Chiplet原型验证平台。
- 国微集团：聚焦Chiplet封装设计与仿真。
对于FPGA学习者而言，掌握EDA工具中与Chiplet相关的功能（如die-to-die时序分析、热仿真）将提升就业竞争力。建议从开源工具（如OpenROAD、Chisel）入手，逐步过渡到商业工具。
工程挑战：封装良率与散热管理
Chiplet+FPGA的工程化面临两大核心挑战：
- 封装良率：2.5D/3D封装工艺复杂，中介层（interposer）的缺陷率、微凸点（micro-bump）的焊接可靠性、热膨胀系数匹配等问题都会影响最终良率。对于FPGA这种大规模数字芯片，任何die间互连的失效都可能导致整个系统报废。
- 散热管理：多die堆叠导致热密度急剧上升，尤其是FPGA逻辑芯粒与AI引擎芯粒同时高负载运行时。传统的风冷或液冷方案可能不足，需要引入嵌入式微流道、热界面材料优化等先进散热技术。
此外，跨厂商Chiplet的兼容性验证也是一大难题。即使都遵循UCIe标准，不同工艺节点（如7nm vs 5nm）的电气特性差异可能导致信号完整性退化。FPGA原型验证平台在此扮演关键角色：通过将UCIe接口逻辑映射到FPGA上，可以在流片前模拟多die通信，提前发现兼容性问题。
对FPGA学习者的行动建议
基于以上趋势，我们为不同阶段的FPGA学习者提供以下建议：
- 初学者：先掌握FPGA基础（Verilog/VHDL、时序约束、基本IP使用），再了解Chiplet概念和UCIe协议的基本框架。推荐阅读UCIe联盟的白皮书。
- 中级学习者：尝试在FPGA开发板上实现简单的die-to-die互连模型（如使用高速收发器模拟UCIe物理层），并学习使用EDA工具进行Chiplet级时序分析。
- 高级学习者/从业者：关注行业会议（ISSCC、DAC、Hot Chips）上的Chiplet+FPGA论文，参与开源Chiplet项目（如OpenChiplet、Chipyard），并尝试在FPGA原型验证平台上搭建Chiplet SoC仿真环境。
- 求职者：在简历中突出Chiplet相关项目经验，如“基于UCIe的FPGA互连设计”或“Chiplet系统级验证”。关注AMD/Xilinx、Altera/Intel以及国产FPGA厂商的招聘需求。
观察维度与信息可信度分析
| 观察维度 | 公开信息里能确定什么 | 仍需核实什么 | 对读者的行动建议 |
|---|---|---|---|
| Chiplet标准统一 | UCIe 1.1已发布，多家厂商支持 | 2026年是否有新版本；具体厂商的采用率 | 关注UCIe联盟官网，搜索“UCIe 2026 update” |
| FPGA厂商路线图 | AMD/Xilinx已有Chiplet产品（如Versal系列） | 2026年具体新品发布计划 | 关注AMD、Intel的投资者日或技术博客 |
| EDA工具支持 | Cadence/Synopsys已推出Chiplet设计套件 | 国产EDA工具的具体功能与成熟度 | 试用国产EDA工具（如华大九天）的Chiplet模块 |
| 工程挑战 | 封装良率与散热是公认难点 | 具体良率数据、散热解决方案的商用进展 | 阅读ISSCC 2026相关论文 |
| 对FPGA岗位的影响 | Chiplet技能成为加分项 | 具体岗位需求数量与薪资变化 | 在招聘平台搜索“Chiplet FPGA”关键词 |
| 国产FPGA进展 | 复旦微电、安路科技等关注Chiplet | 具体产品发布时间表 | 关注国产FPGA厂商的官网与行业展会 |
常见问题（FAQ）
Q：Chiplet和FPGA有什么关系？
A：Chiplet是一种芯片设计方法论，将大芯片拆分为多个小芯粒，通过先进封装互连。FPGA本身可以作为Chiplet系统中的一部分（如逻辑芯粒），也可以作为原型验证平台用于Chiplet SoC的早期设计验证。
Q：UCIe是什么？为什么重要？
A：UCIe是Universal Chiplet Interconnect Express的缩写，是一种开放的die-to-die互连标准。它定义了物理层、协议层和封装要求，使得不同厂商的Chiplet可以互连。对于FPGA而言，UCIe使得FPGA芯粒可以与其他专用芯粒（如AI引擎）无缝集成。
Q：Chiplet会取代传统FPGA吗？
A：不会完全取代。对于小规模、低成本的FPGA应用，单芯片方案仍具优势。Chiplet主要用于高端FPGA，以突破单芯片容量和性能瓶颈。未来可能出现“Chiplet FPGA”产品线，与传统产品共存。
Q：作为FPGA学习者，我需要学习Chiplet吗？
A：如果目标是高端FPGA设计或系统级芯片验证，建议学习。Chiplet技能将成为未来3-5年的差异化竞争力。如果专注于嵌入式FPGA或简单逻辑设计，可以先掌握基础，再逐步扩展。
Q：国产FPGA厂商在Chiplet方面进展如何？
A：国产厂商如复旦微电、安路科技、紫光同创等已开始关注Chiplet路线，但公开信息较少。生态成熟度（EDA工具、IP库、封装能力）仍落后于国际厂商。建议关注这些厂商的年度技术研讨会或财报电话会议。
Q：有哪些开源Chiplet项目可以学习？
A：推荐OpenChiplet（GitHub）、Chipyard（UC Berkeley）、OpenROAD（用于Chiplet物理设计）。这些项目提供了从RTL到GDS的完整流程，适合学习者实践。
Q：Chiplet设计需要哪些EDA工具？
A：需要支持Chiplet的物理验证工具（如Cadence Integrity）、热仿真工具（如ANSYS Icepak）、系统级协同设计工具（如Synopsys Platform Architect）。国产工具方面，华大九天和芯华章有相关产品。
Q：Chiplet对FPGA原型验证有什么影响？
A：FPGA原型验证平台被广泛用于Chiplet SoC的早期功能验证。通过将UCIe接口逻辑映射到FPGA上，可以模拟多die通信，提前发现互连协议和时序问题。这要求FPGA开发板具备高速收发器和足够的逻辑资源。
Q：Chiplet的散热问题如何解决？
A：目前主要方案包括：嵌入式微流道冷却、热界面材料优化、3D堆叠中的热通孔（TSV）设计、以及动态热管理算法。对于FPGA，还可以通过动态电压频率调整（DVFS）降低热点温度。
Q：Chiplet+FPGA在汽车电子中有哪些应用？
A：主要用于传感器融合（雷达、激光雷达、摄像头）和ADAS加速。FPGA作为可编程逻辑芯粒，与AI推理芯粒通过Chiplet互连，实现低延迟、高灵活性的处理。但汽车级Chiplet的可靠性要求更高，需要满足AEC-Q100标准。
参考与信息来源
- Chiplet互连标准统一进程加速，FPGA异构集成面临新机遇（智能梳理/综述）——核验建议：关注UCIe联盟官网发布的规范更新，以及Xilinx（AMD）、Altera（Intel）等厂商在ISSCC或DAC等会议上的技术论文。搜索关键词：'UCIe FPGA prototype'、'Chiplet FPGA 2026'。
技术附录
关键术语解释
- Chiplet：将大芯片拆分为多个小芯粒，通过先进封装互连，以降低制造成本、提升良率。
- UCIe：Universal Chiplet Interconnect Express，开放的die-to-die互连标准。
- die-to-die接口：芯粒之间的物理连接，包括微凸点、中介层等。
- 2.5D/3D封装：将多个芯粒堆叠或并排放置在硅中介层上，实现高带宽互连。
- SSI（Stacked Silicon Interconnect）：Xilinx（AMD）的Chiplet技术，通过硅中介层连接多个FPGA逻辑芯粒。
可复现实验建议
- 在Xilinx VCU118或Altera Arria 10开发板上，使用高速收发器（GTH/GTY）实现简单的die-to-die互连模型，模拟UCIe物理层。
- 使用开源工具OpenROAD完成一个简单的Chiplet级物理设计（包括两个芯粒的布局布线）。
- 在FPGA原型验证平台上搭建一个Chiplet SoC仿真环境，包括UCIe接口逻辑、AXI互连、DDR控制器等。
边界条件与风险提示
- 本文基于智能梳理与综述，部分细节尚未经官方一手材料完全证实。读者在做出技术决策或投资前，应查阅UCIe联盟、AMD、Intel等官方发布的信息。
- Chiplet技术的工程化仍处于早期阶段，封装良率与散热问题可能导致产品延期或成本超支。
- 国产FPGA厂商的Chiplet路线图可能因技术或政策因素调整，建议持续关注。
进一步阅读建议
- UCIe联盟官网：https://www.uciexpress.org/
- AMD Versal系列技术文档：https://www.xilinx.com/products/silicon-devices/acap/versal.html

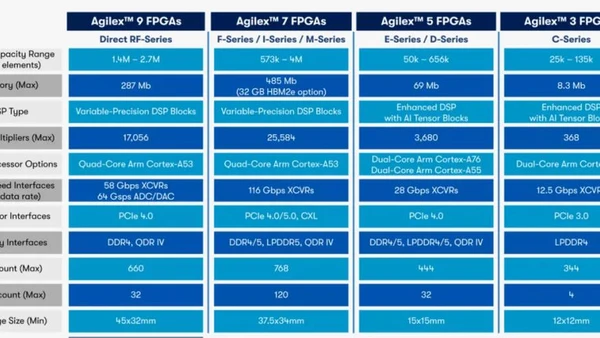

- Intel Agilex系列技术文档：https://www.intel.com/content/www/us/en/products/details/fpga/agilex.html
- ISSCC 2026论文预印本（搜索关键词：Chiplet FPGA）
