异步FIFO设计实施指南:深度计算与格雷码应用实践

FPGA小白FPGA小白
技术分享
2小时前
0
0
2

异步FIFO是处理FPGA跨时钟域数据通信的核心组件,其深度设计与指针同步机制直接决定了系统的数据完整性与稳定性。本指南提供一套从快速实施到原理剖析的完整路径,旨在帮助设计者构建可靠且可验证的异步FIFO子系统。

快速开始

遵循以下步骤,可快速完成一个基础异步FIFO的设计与集成。

步骤一:明确设计参数

  • 写入时钟频率 (F_wr):数据产生端的时钟频率。
  • 读出时钟频率 (F_rd):数据消耗端的时钟频率。
  • 突发数据量 (Burst_Size):写入端一次连续写入的最大数据包大小。
  • 时间窗口 (T_window):评估最坏情况的关键时间段,通常与突发写入的持续时间或系统允许的最大缓冲时间相关。

步骤二:计算理论最小深度(起点)

在理想匀速读取的简化模型下,估算所需的最小缓冲深度:

Depth_min = Burst_Size - (F_rd / F_wr) * Burst_Size

步骤三:执行最坏情况分析

为确保绝对可靠,必须考虑读写操作在时间上最不利的组合:

  • 最坏写入数据量:在T_window内,写入端持续以全速工作。
    Worst_Wr_Data = F_wr * T_window
  • 最坏读出数据量:读出端可能因时钟相位差、调度延迟等原因,延迟Rd_Latency个周期后才开始读取。
    Worst_Rd_Data = F_rd * (T_window - Rd_Latency)

步骤四:确定最终FIFO深度

基于最坏情况计算所需深度,并做工程化调整:

  • 计算:Depth = Worst_Wr_Data - Worst_Rd_Data
  • 将结果向上取整到最近的2的N次幂(如16, 32, 64)。这既满足存储阵列的寻址要求,也是后续使用格雷码的基础。

步骤五:RTL实现或IP集成

实例化异步FIFO模块,关键参数包括:

  • DEPTH:使用步骤四确定的深度。
  • DATA_WIDTH:数据位宽。

核心要求:读写地址指针必须使用格雷码(Gray Code)进行编码和传递。

步骤六:实现同步链

构建两级寄存器同步链,安全传递指针:

  • 读时钟域,对来自写时钟域的格雷码写指针(wr_ptr_gray)进行两级同步,得到wr_ptr_gray_sync。
  • 写时钟域,对来自读时钟域的格雷码读指针进行两级同步。

步骤七:生成空满标志

空满标志需在各自的时钟域内生成:

  • 空标志(empty):在读时钟域,将同步后的写指针(wr_ptr_gray_sync)转换回二进制,与本地二进制读指针比较。若两者相等,则FIFO为空。
  • 满标志(full):在写时钟域,将同步后的读指针转换回二进制,与本地二进制写指针比较。注意,指针位宽需比实际地址多一位最高位(MSB),用于判断指针是否“绕圈”一周。当写指针比读指针多一圈(即MSB不同,其余位相同)时,FIFO为满。

步骤八:施加设计约束

通过约束文件告知综合与实现工具时钟关系及关键路径属性:

  • 声明异步时钟组:
    set_clock_groups -asynchronous -group {wr_clk} -group {rd_clk}
  • 为同步链寄存器添加ASYNC_REG属性,指导工具进行优化布局,降低亚稳态风险。

步骤九:仿真验证

构建测试平台,重点验证:

  • 模拟步骤三定义的最坏情况:连续突发写入时,读出延迟启动。
  • 观察FIFO是否发生溢出(overflow)读空(underflow)
  • 检查空满标志的产生与撤销是否准确、及时。

步骤十:上板调试与验证

使用ILA等片上调试工具,抓取实际工作中的信号:

  • 读写数据、使能信号。
  • 格雷码指针及同步后的指针。
  • 空满标志。

对比实测波形与仿真结果,最终确认跨时钟域操作的稳定性。

原理与机制分析

深度计算:为何必须基于最坏情况?

异步FIFO的本质是一个确定性的弹性缓冲区,其深度必须能吸收两个时钟域之间最恶劣的瞬时速率差与相位差。平均速率模型描述的是长期统计平衡,无法保证在任何一个有限的、关键的时间窗口(如突发数据传输期间)内不发生数据丢失。最坏情况分析是一种边界设计思维,它为所有可能的时钟相位组合和操作调度延迟提供了安全余量,是构建高可靠性系统的基石。忽略这一点,系统可能在实验室测试中偶然通过,却在长期运行中因极端时序条件而失效。

指针同步:为何格雷码是唯一实用选择?

这是一个经典的“可靠性-复杂度-性能”权衡问题。直接同步一个多比特的二进制指针是危险的:当指针值变化时(例如从7‘b0111111到7’b1000000),多位同时跳变。同步器采样到这种变化的中间态时,亚稳态可能导致最终稳定到一个完全错误的数值(如7‘b0000000),致使空满判断逻辑彻底崩溃。

格雷码通过编码规则确保了相邻数值间仅有一位发生变化。这意味着,即使同步器采样时发生亚稳态,其最终输出也只会是变化前的旧值或变化后的新值,而不会跳变到一个不相邻的非法值。反映到FIFO控制上,这种误差最多导致空满标志提前或延后一个周期生效(例如将“几乎满”误判为“满”),而不会引起地址错乱、数据覆写或丢失。所付出的代价仅是地址转换逻辑的微小面积开销,换来的却是系统可靠性的数量级提升。

同步器级数:为何两级是黄金标准?

同步器级数的选择是在“降低亚稳态失败率”和“减少同步延迟”之间寻求平衡。

  • 一级同步:亚稳态传播到后续逻辑的概率过高,平均无故障时间(MTBF)太短,不适用于可靠系统。
  • 两级同步:经过工业界长期验证,能将MTBF提升至数百年甚至更长,满足绝大多数应用场景的可靠性要求。其引入的固定延迟(通常为两个目标时钟周期)在FIFO控制中是可接受的。
  • 三级及以上同步:虽然能进一步降低失败概率,但带来的额外延迟会直接影响FIFO标志(如full)的更新速度。在FIFO即将满时,写操作可能需要多等待一个周期才能被阻止,这可能在某些延迟极度敏感的场景中成为瓶颈。因此,两级同步在可靠性、性能和设计简洁性上达到了最佳平衡点。

边界条件与风险提示

  • 深度余量:理论计算深度是最小值。在实际项目中,应考虑数据包间隔、突发模式的随机性等因素,适当增加深度余量(如增加10%-20%)。
  • 复位同步:确保FIFO的读写复位信号已在其各自时钟域内进行了正确处理和同步,避免因异步复位导致指针初始化不一致。
  • 格雷码转换:验证二进制与格雷码转换逻辑的正确性,特别是深度非2^N时(此时需使用自定义格雷码序列,但强烈建议深度保持为2^N)。
  • 时序收敛:尽管设置了异步时钟组,但仍需确保每个时钟域内部的时序路径(如同步链寄存器之间、标志生成逻辑)满足时序要求。

扩展与进阶参考

  • 准空/准满标志:可扩展生成“几乎空(almost_empty)”和“几乎满(almost_full)”标志,为上游模块提供预警,实现更流畅的流控。
  • FWFT模式:了解First-Word Fall-Through模式,该模式下数据在读请求前就已出现在输出端,可降低读取延迟。
  • 异构位宽:研究写入位宽与读出位宽不同的异步FIFO设计,其深度计算与指针管理更为复杂。
标签:
本文原创,作者:FPGA小白,其版权均为FPGA线上课程平台|最全栈的FPGA学习平台|FPGA工程师认证培训所有。
如需转载,请注明出处:https://z.shaonianxue.cn/32193.html
FPGA小白

FPGA小白

初级工程师
成电国芯®的讲师哦,专业FPGA已有10年。
21119.16W7.08W34.38W
分享:
成电国芯FPGA赛事课即将上线
RISC-V时代芯片设计人才技能升级指南:从指令集到系统集成的实践路径
RISC-V时代芯片设计人才技能升级指南:从指令集到系统集成的实践路径上一篇
FPGA实现DDR5控制器:高速接口设计与信号完整性考量下一篇
FPGA实现DDR5控制器:高速接口设计与信号完整性考量
相关文章
总数:247
FPGA验证进阶:用SystemVerilog断言和覆盖,让Bug无处可藏

FPGA验证进阶:用SystemVerilog断言和覆盖,让Bug无处可藏

嘿,不知道你有没有这种感觉:现在的FPGA设计越来越复杂,验证的工作量有…
技术分享
1个月前
0
0
42
0

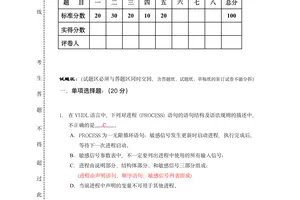

FPGA试卷+答案+超详细解答
