在AI加速、通信设备、嵌入式系统等前沿领域，FPGA以其可编程性强、并行计算高效、低延迟的优势成为核心技术载体。但自学FPGA往往面临“知识点零散、缺乏实战指导、进度难以把控”等痛点——成电国芯FPGA云课堂应运而生，为你打造从理论到实战的系统化学习路径！
课程核心价值：不止于“学”，更重于“练”
成电国芯FPGA云课堂以**“基础夯实+接口实战+项目落地”**为核心逻辑，帮你快速掌握FPGA开发全流程：
系统规划：12周循序渐进的学习计划，覆盖从入门到项目实战的所有关键环节；
实战导向：每周聚焦一个核心知识点/接口，配套开发板实操任务（如点亮LED、AD采集卡设计）；
专业支持：技术导师在线答疑，作业+笔记定期点评，进度实时跟踪；

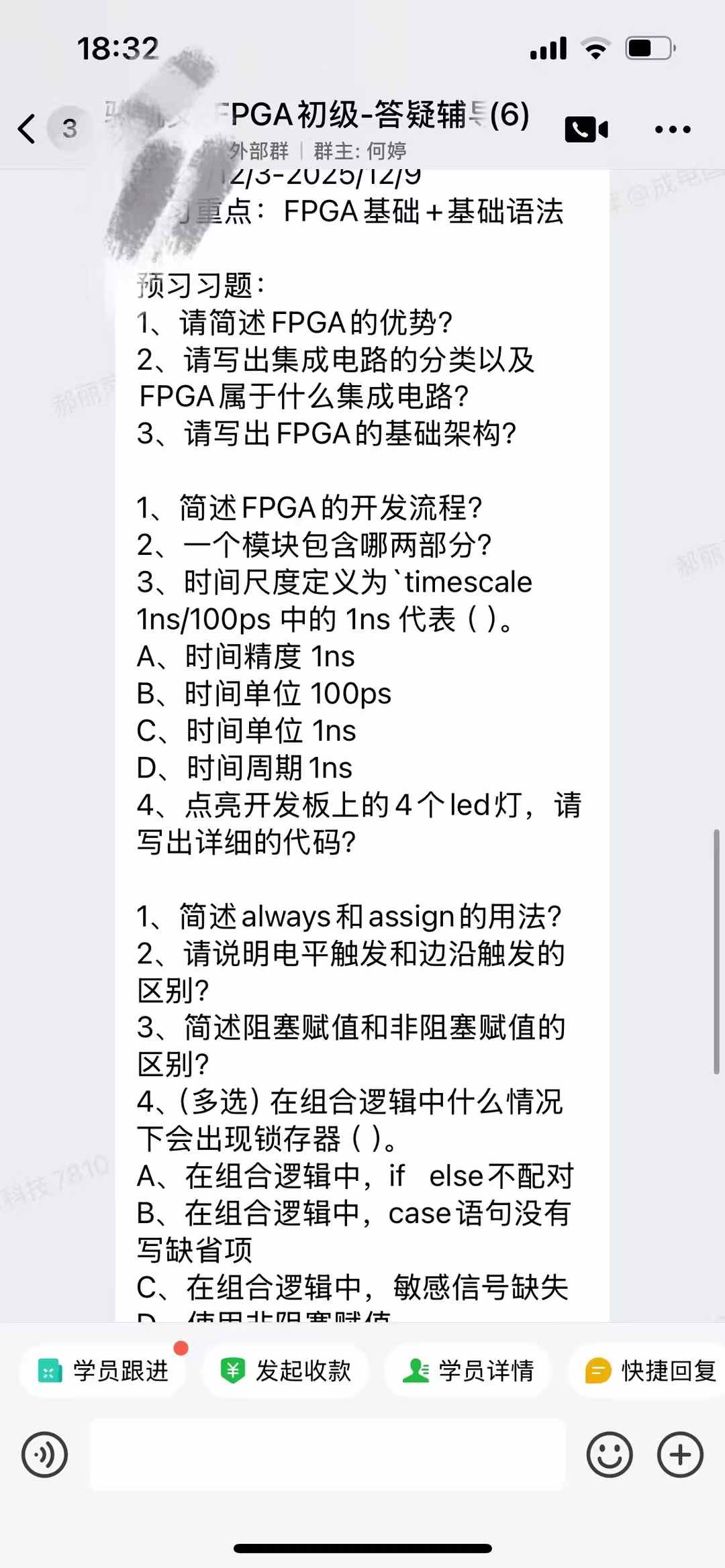

资源配套：预习习题、代码模板、项目案例全开放，告别“纸上谈兵”。

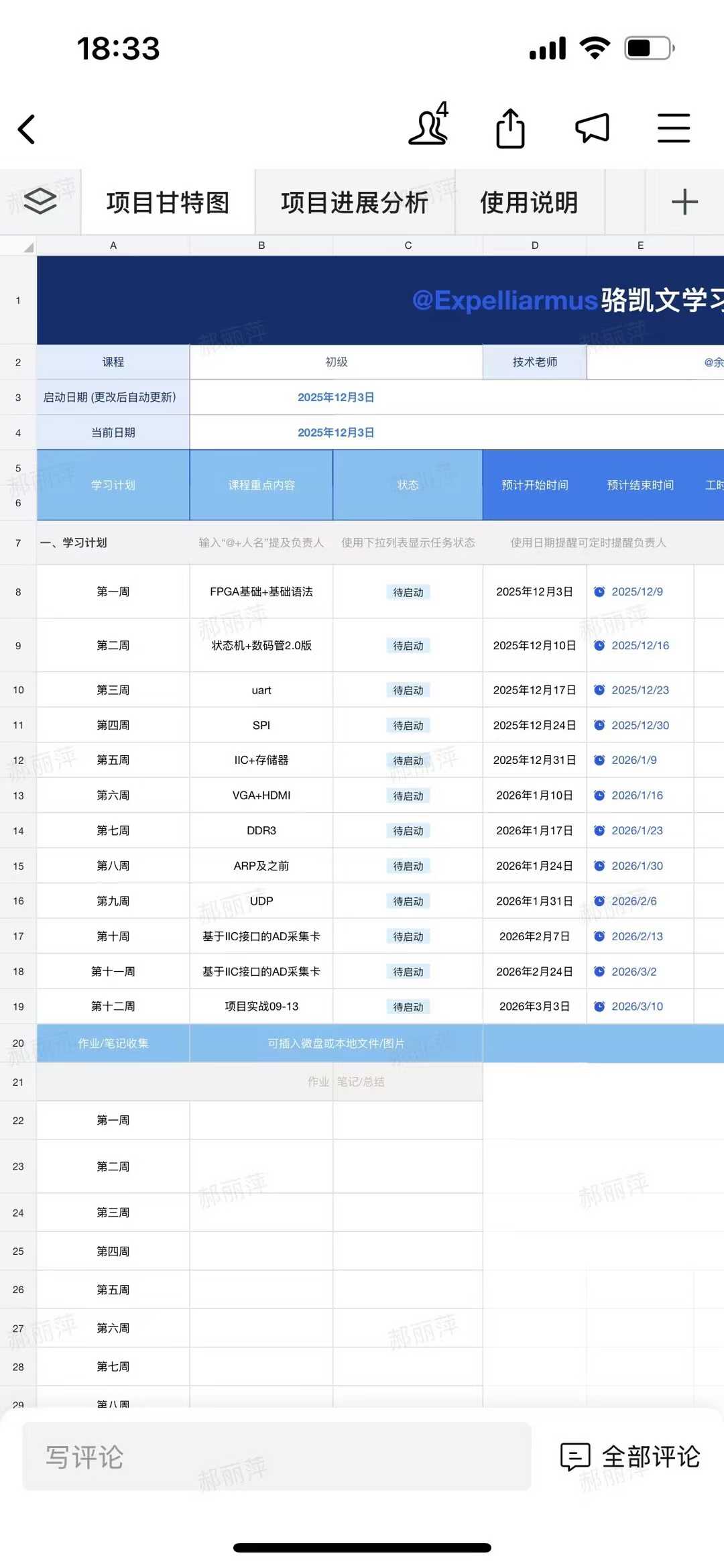

12周学习流程：从“小白”到“实战工程师”
课程采用周度模块化设计，每一周都有明确的学习目标和时间节点：
| 阶段 | 周次 | 核心内容 | 目标产出 |
|---|---|---|---|
| 基础入门 | 1-2周 | FPGA架构/Verilog语法/状态机 | 掌握FPGA开发基础流程，能写简单组合逻辑代码 |
| 接口进阶 | 3-8周 | UART/SPI/IIC/VGA/DDR3 | 熟练驱动常见外设，理解时序约束与接口协议 |
| 项目实战 | 9-12周 | ARP/UDP/AD采集卡/项目集成 | 独立完成网络通信、数据采集类实战项目 |
进度跟踪机制：
每周作业提交截止日：当周周六（如第一周作业12月9日提交）；
笔记收集：每周需上传学习笔记（文档/图片形式）；
答疑时间：固定时段在线辅导，解决技术卡点。
课程要点归纳：聚焦高频考点与实战技能
课程内容紧扣FPGA开发的核心痛点，以下是你将掌握的关键知识点：
1. FPGA基础
- 核心概念：FPGA与ASIC的区别、可编程逻辑单元（CLB）架构、开发流程（设计→仿真→综合→布局布线）；
- 优势解析：并行计算能力、灵活重构、低延迟、适合原型验证。
2. Verilog编程精髓
- 语法差异：
always（时序/组合逻辑）与assign（连续赋值）的用法； - 赋值规则：阻塞（=）与非阻塞（<=）赋值的区别（避免时序错误）；
- 常见陷阱：组合逻辑中
if-else不完整导致锁存器生成、case语句缺省项问题。
3. 接口与外设驱动
- 串行通信：UART（异步）、SPI（同步）、IIC（两线制）协议实现；
- 高速接口：DDR3内存读写、VGA/HDMI视频输出；
- 数据采集：基于IIC接口的AD采集卡设计（实战项目）。
4. 项目实战
- 网络协议：ARP地址解析、UDP数据传输；
- 系统集成：多模块联合调试（如AD采集+网络传输）。
学员收获：不止于证书，更在于能力
完成课程后，你将获得：
- 硬技能：独立完成FPGA项目开发，掌握从需求分析到代码实现的全流程；
- 实战经验：基于真实开发板的项目案例（如AD采集卡、网络通信系统）；
- 竞争力：适配AI加速、通信设备、工业控制等领域的就业需求；
- 社群资源：加入成电国芯FPGA开发者社区，与行业专家、同行交流。
