一、原理

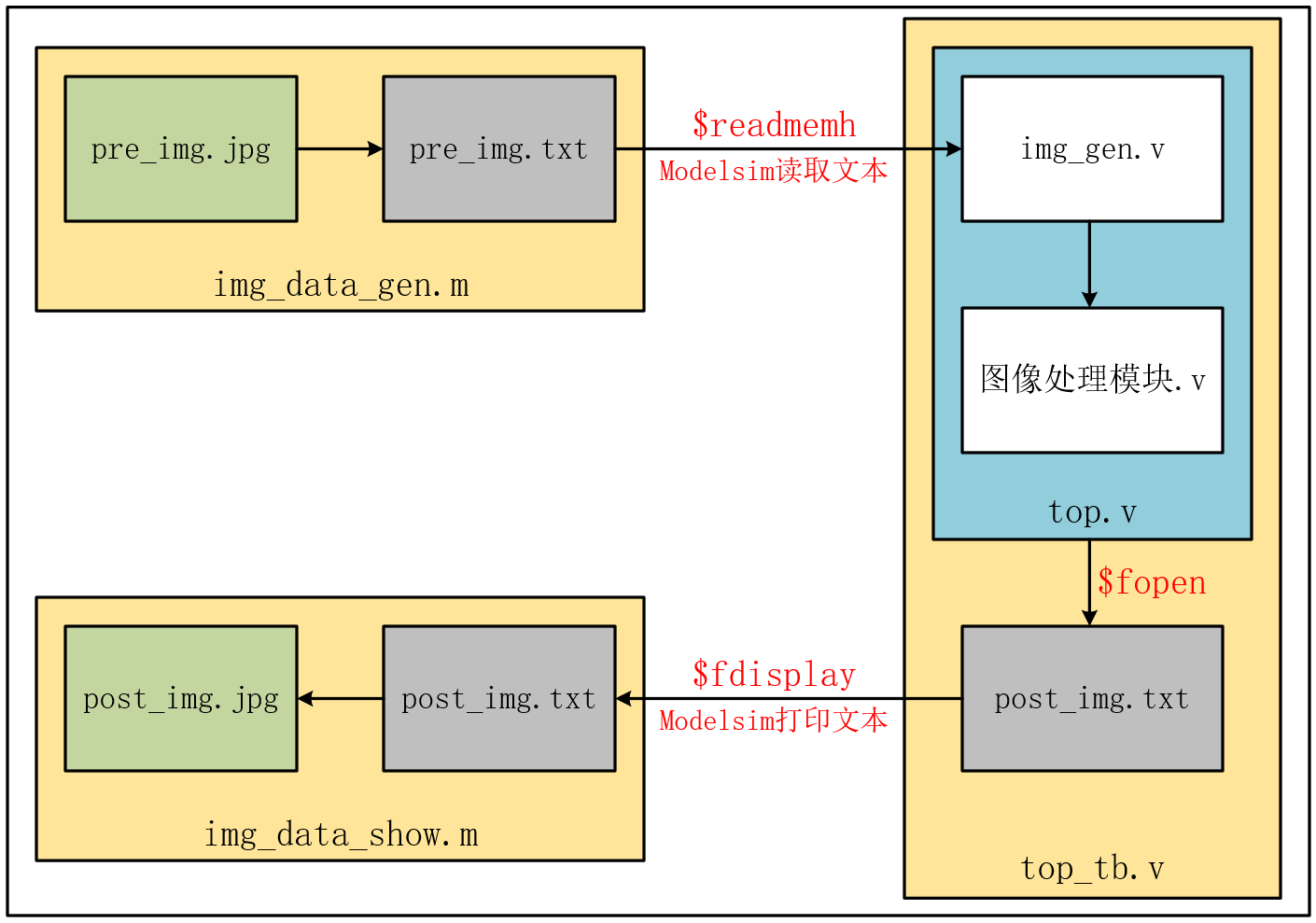

1、Matlab程序img_data_gen.m将要处理的pre_img.jpg图片转为pre_img.txt文本。

2、Verilog程序img_gen.v读取该pre_img_txt文本，并进行一系列的图像处理。

3、图像处理后的结果用Verilog程序top_tb.v输出为另一个post_img.txt文本。

4、matlab程序img_data_show.m读取该post_img.txt文本，转为post_img.jpg图片

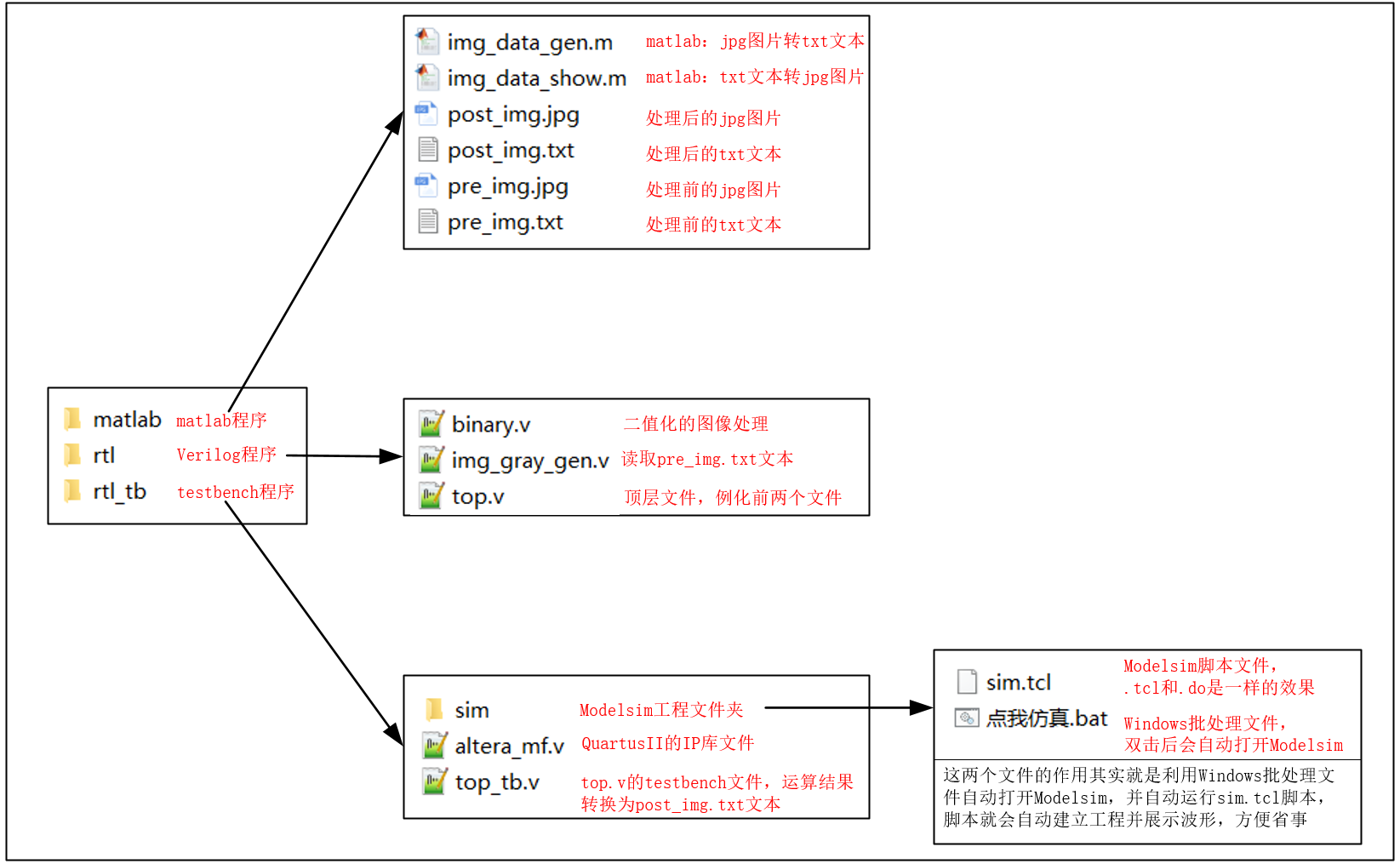

二、文件说明

三、操作步骤

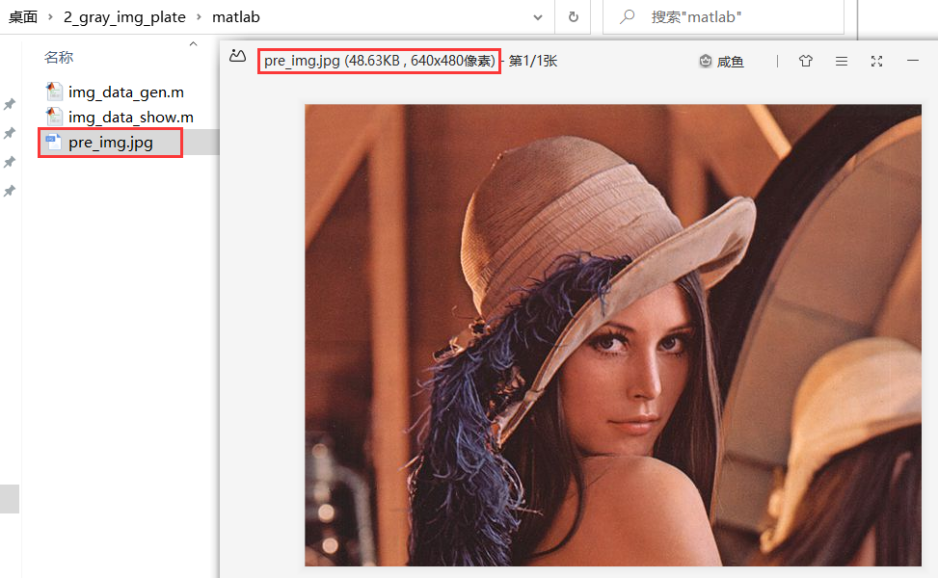

1、要处理的图片的分辨率调为640x480，命名为pre_img.jpg，放入matlab文件夹中。

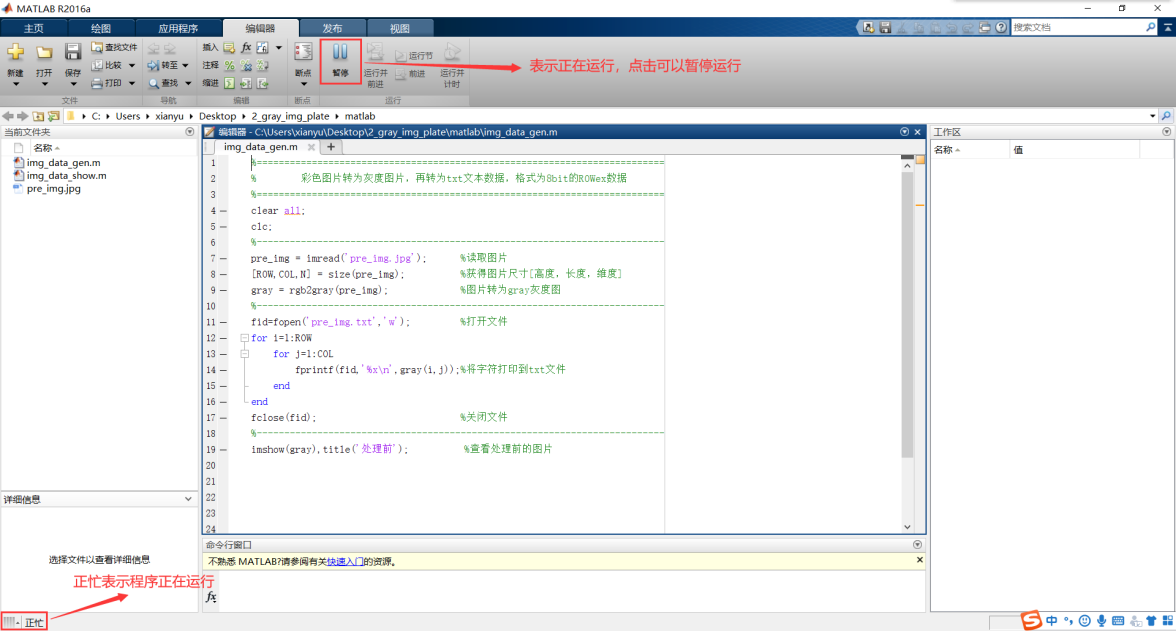

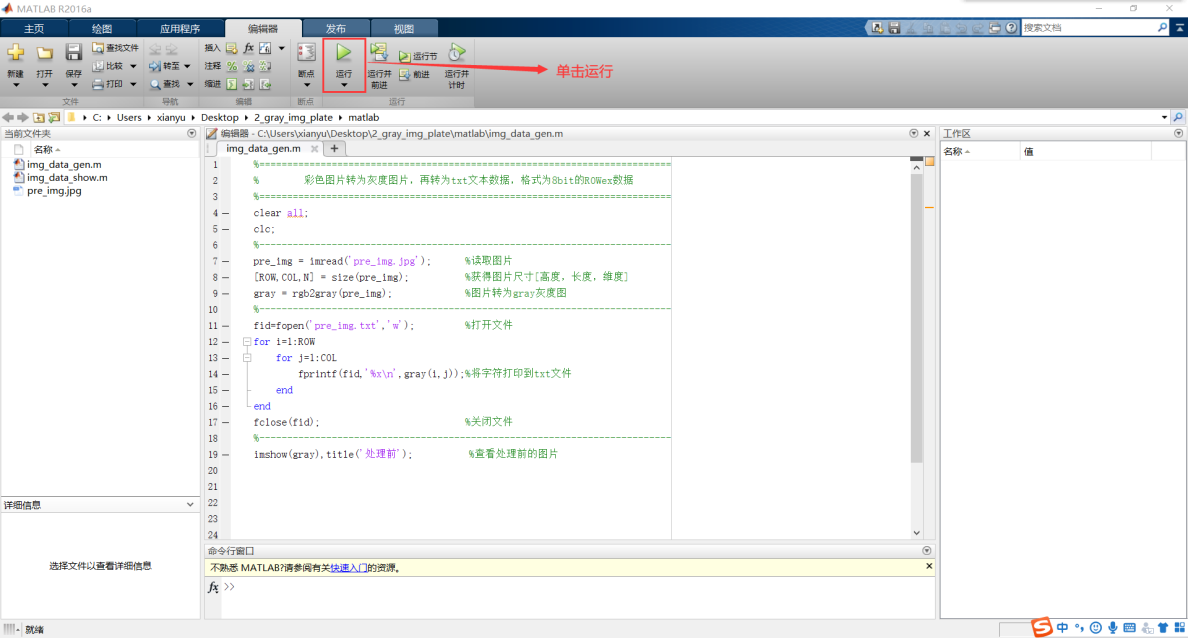

2、双击打开matlab程序img_data_gen.m，点击运行。

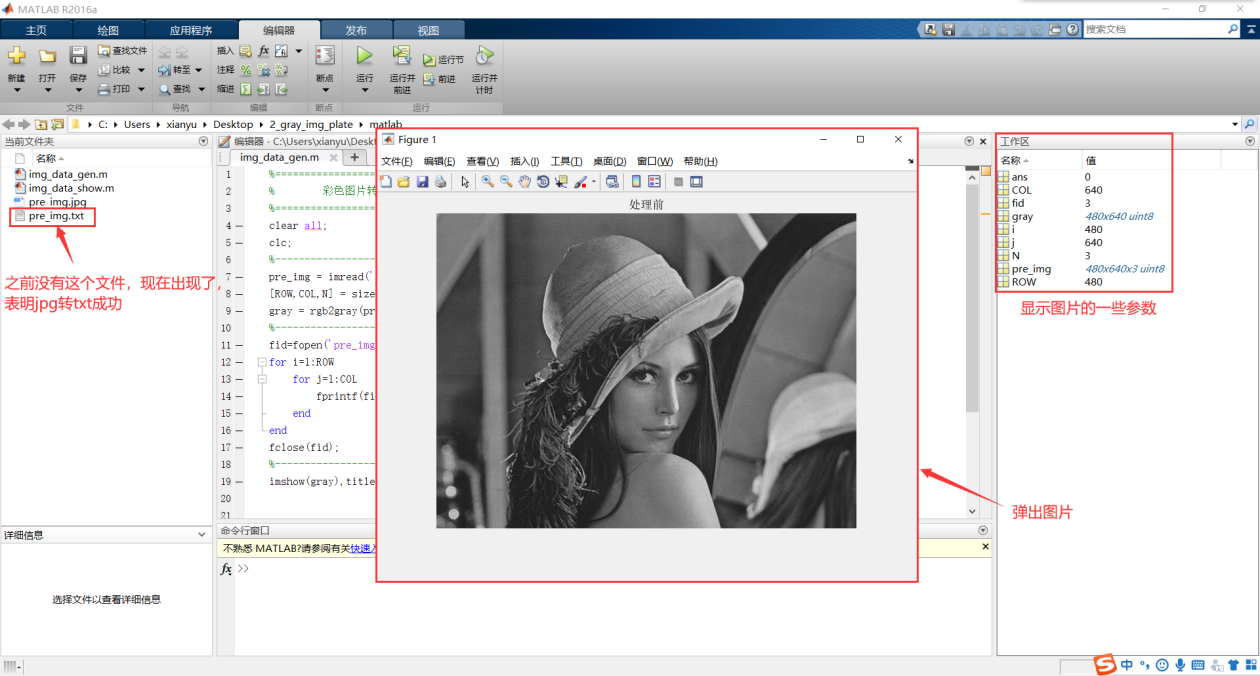

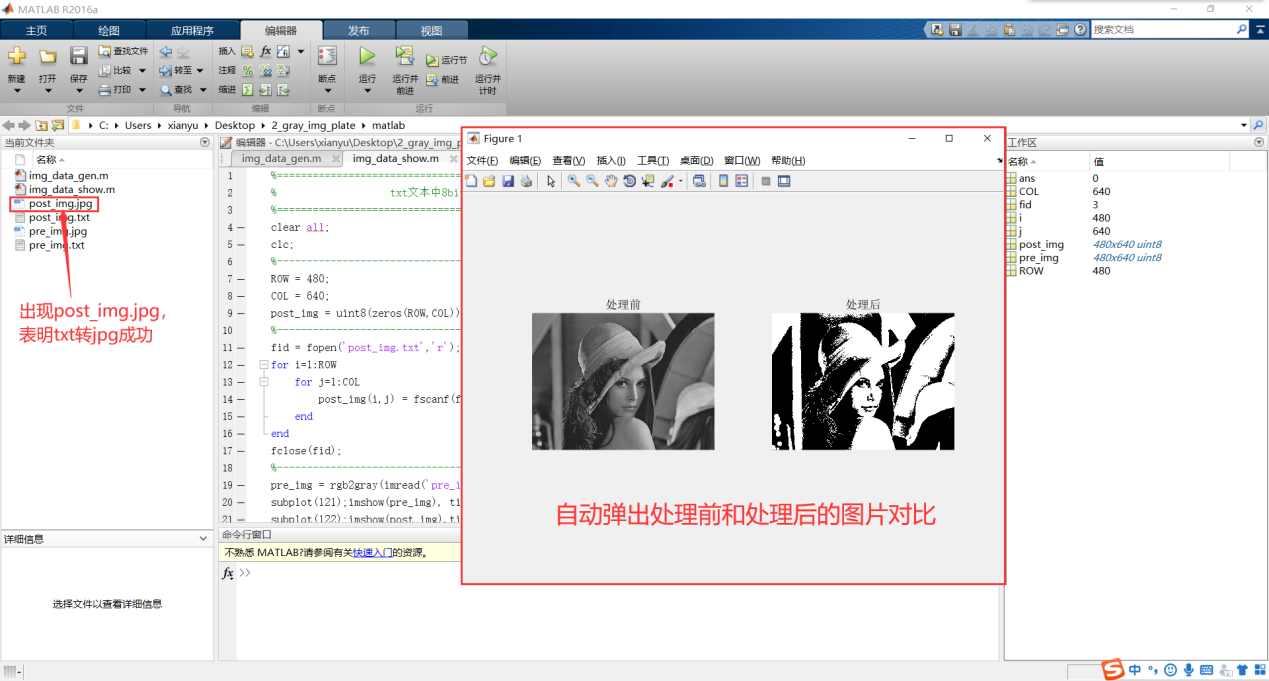

3、运行结束后，matlab会自动弹出这张图片，同时发现已经生成了pre_img.txt文本。

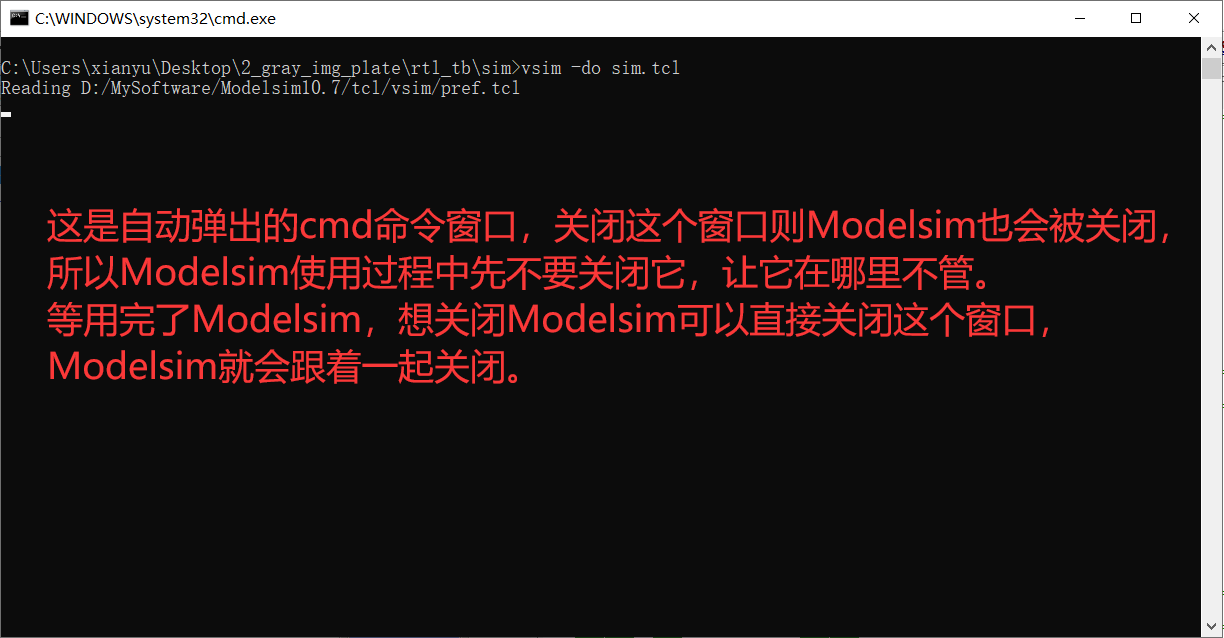

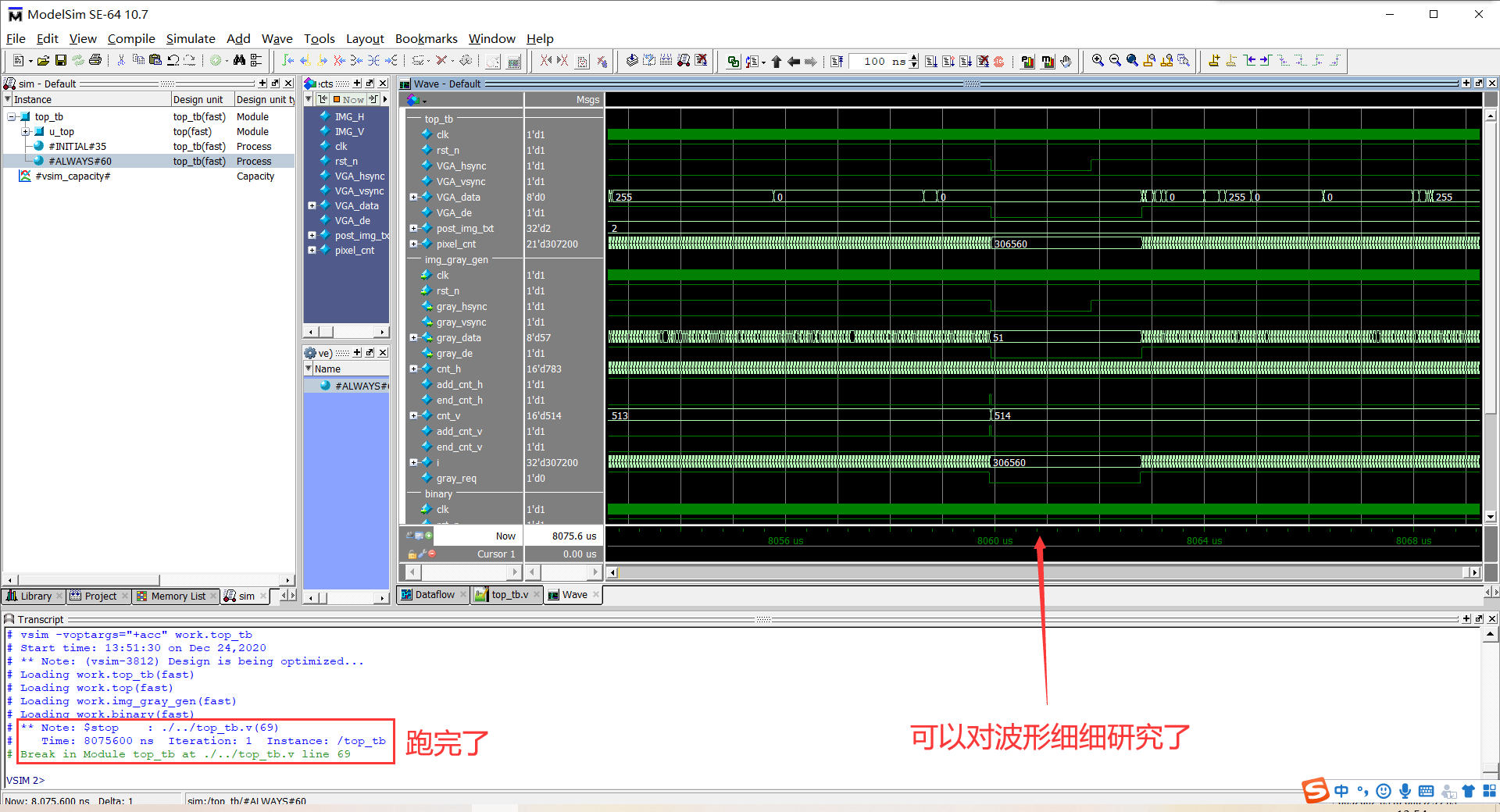

4、双击rtl_tb---sim---点我仿真.bat文件，电脑自动打开Modelsim并运行波形。

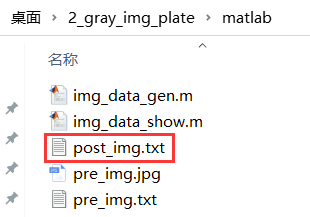

5、回到matlab文件夹，发现多了一个Modelsim写成的post_img.txt文件。

6、双击打开matlab程序img_data_show.m，点击运行。

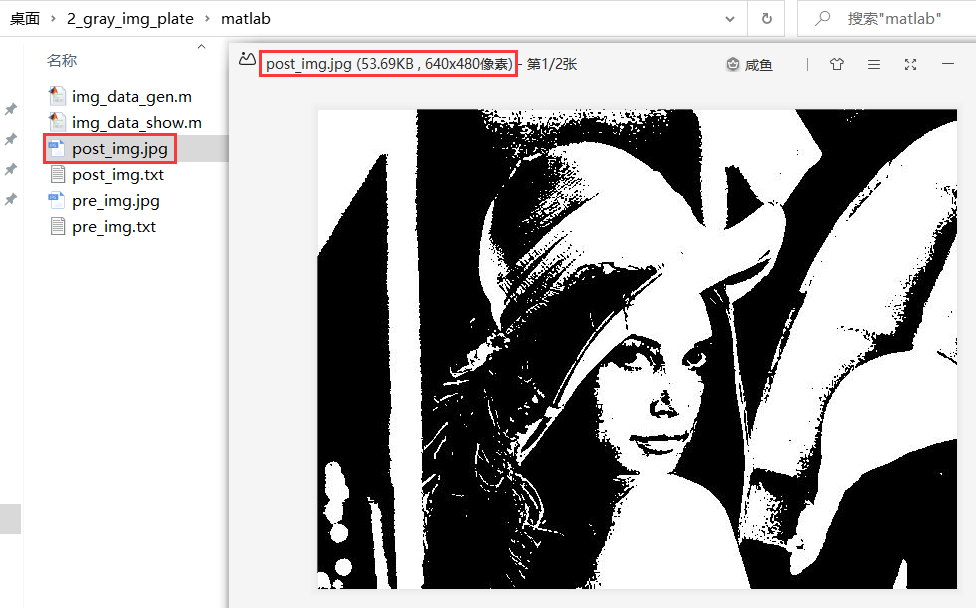

7、回到matlab文件夹，可以看到post_img.jpg，处理后的图片出现了。
